Multivibratore astabile

Relazione di elettronica laboratorio.

Multivibratore astabile

Titolo : Multivibratore astabile.

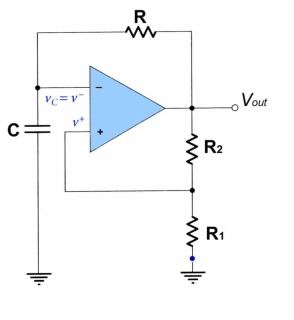

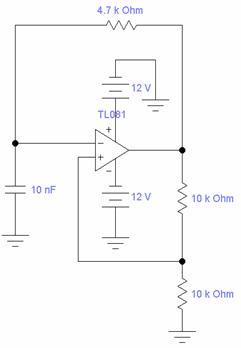

Schema elettrico

Elenco componenti

-integrato TL081;

-N°1 resistenza da 4.7KΩ

-N°2 resistenze da 10KΩ

-N°1 condensatore da 10nF

Elenco strumentazione

-Alimentatore (-l2V; +12V);

-Oscilloscopio analogico.

Descrizione esperienza

Innanzitutto abbiamo montato il circuito come da schema elettrico, utilizzando come amplificatore l'integrato TL081. L'integrato è stato alimentato con +12V al piedino 7 (+V_CC) e con -l2V al piedino 4 (-V_CC).

Il canale A dell'oscilloscopio è stato collegato all'ingresso invertente del TL081 (piedino 2) mentre il canale B è stato collegato all'uscita dell'amplificatore operazionale (piedino 6). Il multivibratore astabile ha 2 parametri da impostare :la frequenza (f), impostabile attraverso il valore della resistenza R e del condensatore C ; e l'ampiezza del segnale (V_PP).

Per calcolare il periodo T del multivibratore astabile si utilizza la seguente formula :

β si calcola facendo il partitore resistivo :

Dalla formula del periodo si ricava la frequenza :

Abbiamo cambiato la resistenza R, mettendola pari a 10KΩ, e abbiamo calcolato la frequenza

Con questi calcoli possiamo vedere che aumentando la resistenza R la frequenza f diminuisce mentre l'ampiezza rimane invariata.

Tabella

Conclusioni

I valori della frequenza f calcolati teoricamente sono concordi con i valori rilevati da noi tramite l'oscilloscopio. Quindi l'esperienza ha avuto esito positivo.
