IMPIANTO GAS

Valvola gas: descrizione generale

Le valvola gas è del tipo SIT 848 SIGMA.

Tale valvola permette una regolazione a 1:1 del rapporto gas/aria, tale modalità di funzionamento è necessaria per l'utilizzo in apparecchi a bruciatore pre-miscelato.

Il principio operativo consiste nel mantenere la pressione del gas all'uscita della valvola (Pint)

sempre uguale al segnale di pressione aria (Pa), quindi le portate in volume di gas e aria vengono mantenute costanti su tutto il campo di variazione del segnale d'aria Pa.



Principio di funzionamento schematico:


Diaframma aria

------------- -------- ----- ------ --|-------- ----- ------ ----- ----- ---------------


aria da ventilatore (pressione Pa Miscela gas/aria (pressione Pc


----- ----- --------- ----- ----| |----- ----- -------|-------| |-------- ----- ------ ----- ----- ------

Segnale aria (pressione Pa uscita gas da valvola (pressione Pint e Pout)




VALVOLA GAS




Alimentazione gas

(pressione Pin



La portata minima di gas è:

per Famiglia 2 gruppo L e H (Metano con indice di Wobbe tra 8.875 e 12.535 Kcal/m3) = 0,5 m3/h

per Famiglia 3 GPL = 0,3 m3/h


Valvola gas: dati elettrici


Valvola automatica

Tensione nominale (AC)

Corrente a regime (mA)

Elettrovalvola EV1

Corrente a regime (mA)

Elettrovalvola EV2

Potenza

(W)

Elettrovalvola EV1

Potenza

(W)

Elettrovalvola EV2

230 V 50 Hz





24 V 50 Hz






Valvola gas: dati portata gas


Valori delle portate di gas Q (m3/h) in funzione della pressione di uscita Pint (mbar) per i gas della Seconda Famiglia gruppo H


Pressione di uscita Pint (mbar)

Portata Gas Q (m3/h)

























Valvola gas: descrizione componenti valvola

Descrizione Componenti Valvola

Vista Frontale


Elettrovalvola EV1

Elettrovalvola EV2

Presa di pressione in ingresso Pin

Presa di pressione in uscita Pint



(da non utilizzare per la misurazione della pressione gas)

Presa di pressione in uscita addizionale Pout

(da utilizzare per la misura della pressione gas)

Collegamento segnale Aria Pa

Regolazione dello zero (offset)

Regolazione rapporto aria-gas (standard 1:1)


Descrizione Componenti Valvola

Vista Laterale

Uscita pilota (opzionale)

Uscita miscela aria/gas principale Pc

Uscita Laterale


Valvola gas: schema elettrico connessioni elettrovalvole

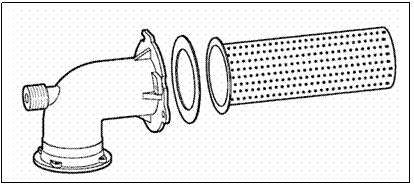

Bruciatore principale

Il bruciatore principale è del Tipo premiscelazione: necessita solamente aria primaria che unita alla giusta quantità di gas da origine alla combustione. Il bruciatore cilindrico è a sagoma forata realizzata in acciaio inox resistente alle alte temperature


G20 (met).

n.1 ugello composto da 6 fori diam. 2,7mm


G31 (gpl)
n.1 ugello composto da 6 fori diam. 1,7mm

Taratura delle pressioni Gas

Controllo pressione di ingresso (Pin) del gas all'ingresso della valvola gas SIT 848 SIGMA


Procedura: svitare di circa 2 o 3 giri la vite della presa di pressione in ingresso Pin (posizione 3 ura cap. 4.4) e collegare il manometro, poi mettere in funzione la caldaia in sanitario e verificare il valore di pressione letto sul manometro


valori nominale:    da 17 a 25 mbar per gas metano (G20)

da 25 a 35 mbar per gas liquidi (G30)

da 25 a 45 mbar per gas liquidi (G31)


La pressione di ingresso Pin max ammessa all'ingresso è di 60 mbar

Regolazione della pressione minima (Pint min.) sulla valvola gas SIT 848 SIGMA


Con tale operazione si effettua la regolazione dello zero (offset) della valvola in modo che venga reso costante (ottimale 1:1) il rapporto tra pressione segnale aria Pa e pressione in uscita Pint

Procedura:

avviare la caldaia in modo riscaldamento e posizionarla alla minima potenza;

inserire il manometro nella Presa di pressione in uscita Pint (posizione C ura seguente) oppure inserire l'analizzatore di combustione

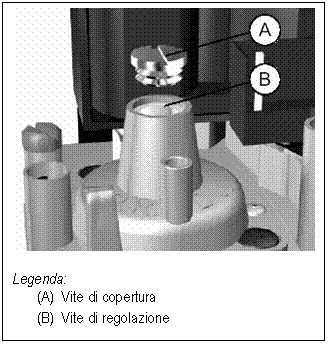

svitare la vite A e regolare mediante la vite B la pressione gas minima al bruciatore e/o i valori di CO2  secondo i valori sotto indicati (a seconda del tipo di gas utilizzato)


G20 (met)



G30-31 (GPL)

0,77 mbar

0,85 mbar

Valore CO2

Valore CO2





N.B. Tali valori sono soggetti a variazione nel tempo dovuto al preriscaldamento dell'aria comburente quindi si fa una migliore taratura misurando il valore del CO2 a caldo


Regolazione del rapporto gas/aria massimo sulla valvola gas (pressione del segnale aria Pa al max.)


procedura:

avviare la caldaia in modo sanitario (versione MFFI) selezionando la massima temperatura sulla manopola corrispondente (attendere qualche secondo per far arrivare a regime il ventilatore che aumenta la sua velocità) oppure avviare la caldaia in modo riscaldamento (versione RFFI) portandola alla max. potenza.

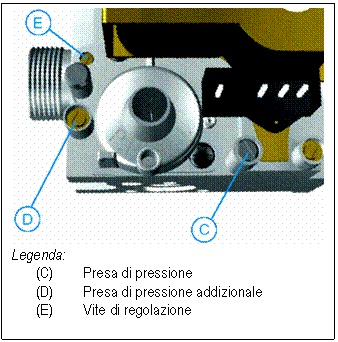

inserire il manometro nella Presa di pressione in uscita addizionale Pout (posizione D ura seguente) oppure inserire l'analizzatore di combustione

tramite la vite di regolazione (posizione E ura seguente) aumentare o diminuire il valore di pressione max. in uscita dalla valvola fino raggiungere il valore di CO2 o i valori di pressioni indicati di seguito (attenzione: vengono anche indicati i valori in corrispondenza della potenza max riscaldamento)


G20 (met)

G30-31 (GPL)

7,6 mbar sanit. (6,1 mbar risc.)

7,10 mbar sanit (5,75 mbar risc)

V alore CO2 (met)

Valore CO2 (GPL)

10,5 % sanit. (9,8% risc.)

11,6%san (11,5% risc.)


Con tale operazione si effettua la regolazione della differenza tra la pressione di uscita Pout e la pressione della miscela aria gas principale Pc

N.B. Tali valori sono soggetti a variazione nel tempo dovuto al preriscaldamento dell'aria comburente quindi è obbligo misurare il valore del CO2

Alla fine di queste regolazioni è consigliabile ripetere il Controllo della pressione di ingresso (alimentazione) Pin del gas all'ingresso della valvola


Pressione in uscita

gas Pout

segnale aria Pa

regolazione del rapporto gas/aria



Regolazione della massima potenza termica di riscaldamento




La regolazione della massima potenza termica di riscaldamento viene effettuata mediante selezione dell'apposito potenziometro situato sulla scheda elettronica (dopo aver aperto l'apposito sportellino)


Procedura:

mettere in funzione la caldaia in modo riscaldamento

Per attivare la visualizzazione su display tenere premuto il tasto di sblocco/reset per più di 10 secondi (per accedere al menu di lettura), poi premere il pulsante più volte fino a che sul display di sinistra si legga "P/-", che corrisponde sul display di destra al valore della massima portata termica riscaldamento (espressa in %)

selezionare i valori da scegliere in base al gas ed al fabbisogno calorico dell'ambiente secondo il diagramma "Portata termica / % Potenza termica" allegato

agire sul potenziometro del riscaldamento (PR) sulla scheda fino a che non si legga sul display di destra il valore desiderato

per tornare alla normale visualizzazione del display schiacciare il tasto sblocco/reset più volte fino a tornare alla visualizzazione (in modo standard) delle temperature mandata riscaldamento o sanitario

N.B. sul display  la cifra "01" visualizza il valore minimo, mentre la cifra "00" visualizza il valore massimo (100% della potenza). La caldaia viene tarata da fabbrica al 70% della Potenza Termica.

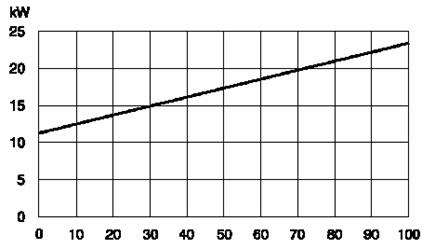

Portata Termica

% Potenza termica


Regolazione della lenta accensione


La regolazione della portata termica di accensione (lenta accensione) viene effettuata mediante selezione dell'apposito potenziometro situato sulla scheda elettronica (dopo aver aperto l'apposito sportellino), ed è valida sia per la partenza in sanitario che in riscaldamento


Procedura:

mettere in funzione la caldaia in modo riscaldamento

Per attivare la visualizzazione su display tenere premuto il tasto di RESET per circa 10 secondi (per accedere al menu di lettura), poi premere il pulsante più volte fino a che sul display di sinistra si legga "P/I", che corrisponde sul display di destra al valore della portata termica in accensione (espressa in %)

selezionare i valori da scegliere in base al gas secondo il diagramma "Portata termica / % Potenza termica"  allegato

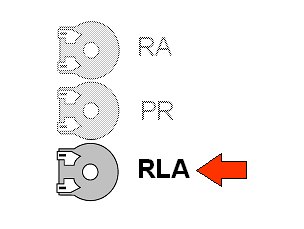

agire sul potenziometro lenta accensione (RLA) sulla scheda fino a che non si legga sul display di destra il valore consigliato (33% sia per gas metano che per gas liquido)

per tornare alla normale visualizzazione del display schiacciare il tasto RESET più volte fino a tornare alla visualizzazione (in modo standard) delle temperature mandata riscaldamento o sanitario


N.B. sul display  la cifra "01" visualizza il valore minimo, mentre la cifra "00" visualizza il valore massimo (100% della potenza) La caldaia viene tarata da fabbrica al 70% della Potenza Termica.



Regolazione del ritardo riaccensione bruciatore in riscaldamento


La regolazione del ritardo di riaccensione in riscaldamento viene effettuata mediante selezione dell'apposito potenziometro situato sulla scheda elettronica (dopo aver aperto l'apposito sportellino).

Procedura:

mettere in funzione la caldaia in modo riscaldamento

Per attivare la visualizzazione su display tenere premuto il tasto di RESET per circa 10 secondi (per accedere al menu di lettura), poi premere il pulsante più volte fino a che sul display di sinistra si legga "P/A", che corrisponde sul display di destra al valore del ritardo di riaccensione in riscaldamento (espressa in minuti x 10)

selezionare i valori da scegliere (tra 0 e 15 minuti)

agire sul potenziometro lenta accensione (RA) sulla scheda fino a che non si legga sul display di destra il valore selezionato

per tornare alla normale visualizzazione del display schiacciare il tasto RESET più volte fino a tornare alla visualizzazione (in modo standard) delle temperature mandata riscaldamento o sanitario
