RELAZIONE DI ELETTRONICA

RELAZIONE DI ELETTRONICA:

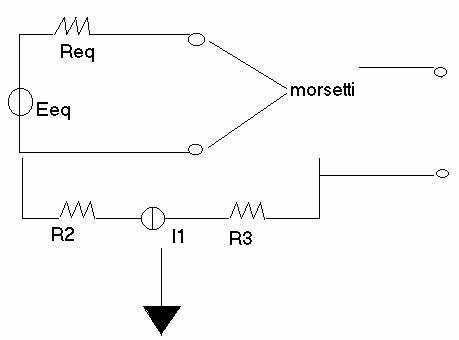

Il teorema di Thevenin dice che una rete comunque complessa accessibile a due morsetti può essere schematizzata con un generatore ideale di tensione con in serie una resistenza.

Il generatore equivalente secondo Thevenin eroga una tensione pari allatensione a vuoto tra i morsetti.

La resistenza equivalente secondo Thevenin si ottiene aprendo i generatori di corrente, cortociruitando i generatori di tensione e misurando la resistenza tra i due morsetti.

STRUMENTI UTILIZATI:

Gli strumenti utilizzati sono stati.

Multimetro ; versione digitale del vecchio tester. Esso serve a misurare diverse grandezze tra le quali le correnti (continue e alternate)e le tensioni(continue e alternate) .

Generatore di tensioni ; crea una differenza di potenziale cosicchè passi corrente nel circuito .Esso va collegato con la prima e l'ultima resistenza.

Breadboard ; piastra per montaggi sperimentali senza saldature. Le resistenze possono essere inserite a pressione dei fori della piastra al fine di realizzare il circuito desiderato.

Resistenze;

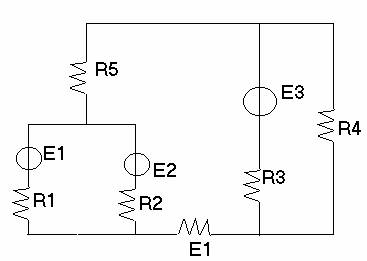

RISOLUZIONE DEL CIRUITO SUL PIANO TEORICO:

E1=12V    R1=R2=R3=R4=R5=R6=1,5V

E2=10V

E3=15V

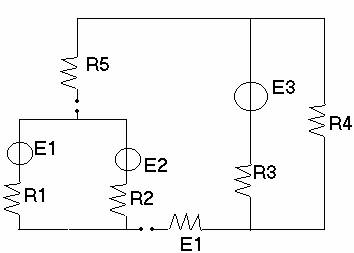

Stacco varie maglie dal circuito per poterlo risolvere:

IR3=(E1-E2)/(R1+R2)=2/3=0,6 mA

Req=R1R2/R1+R2=1,5 W

Veq=E2 I2R2=10,9 V

Req'=R3R4
/R4+R3=750W

I4=E3/(R3+R4)=5 mA

Veq'=R4I4=1,5 5=7,5V

Veq+Veq'=(R5+R6+Req+Req')I

I=I6 perché in serie

I6=(Veq+Veq')/(R5+R6+Req+Req')=6,17 mA

Finiti i calcoli teorici abbiamo costruito il circuito sulla breadboard e abbiamo misurato praticamente la corrente passante in R6.

I6 misurata = 3,9 mA

L'errore è di 0,18 mA e in percentuale è il 4,41%.

I dati misurati non sono molto differenti da quelli calcolati di conseguenza possiamo dire che l'esperienza è riuscita.
