RESISTENZE IN SERIE

RESISTENZE IN SERIE

SCOPO DELL'ESPERIMENTO

Verificare sperimentalmente che la resistenza equivalente di un circuito formato da due o più resistenze in serie è pari alla somma delle singole resistenze.

MATERIALE:

1 generatore di tensione variabile

1 base con resistenze

2 cavi di collegamento

2 tester di classe 2 usati uno come amperometro e l'altro come volmetro

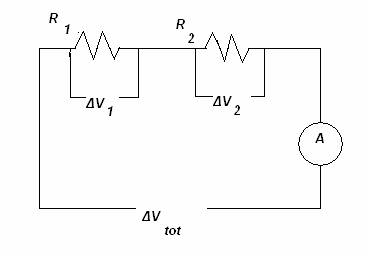

Abbiamo collegato in serie le due resistenze,scegliendone una da 320 e l'altra da 330Ω ad un generatore di tensione variabile tramite i cavi di collegamento e ad un amperometro con fondoscala 500mA.

Dopo abbiamo collegato in parallelo il volmetro , con fondoscala 10V , misurando prima la differenza di potenziale ΔV totale del sistema e poi le singole differenze di potenziale della prima e della seconda resistenza.

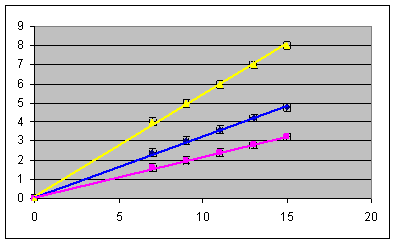

Abbiamo raccolto i dati sperimentali in una tabella così da ricavarne poi un grafico.

i	ΔV 1	ΔV 2	ΔV tot

CONCLUSIONE:

essendo la differenza di potenziale totale ΔV tot pari alla somma delle singole differenze di potenziale ΔV1 e  ΔV2 secondo la formula ΔV1 + ΔV2 = ΔV tot , tramite questo esperimento abbiamo dimostrato che la resistenza equivalente è pari alla somma delle singole resistenze , poiché essendo la differenza di potenziale pari al prodotto tra intensità di corrente e resistenza si ha che ΔV1 = i * R1 , ΔV 2 = i * R2 e ΔV tot = i * R eq , quindi i (R1+R2) = i * R eq e R1*R2 = R eq.
