SIMULAZIONE DI CARICA E SCARICA DI UN CONDENSATORE

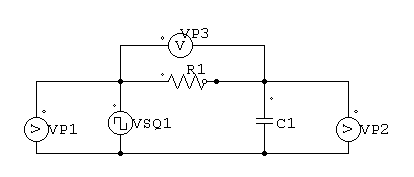

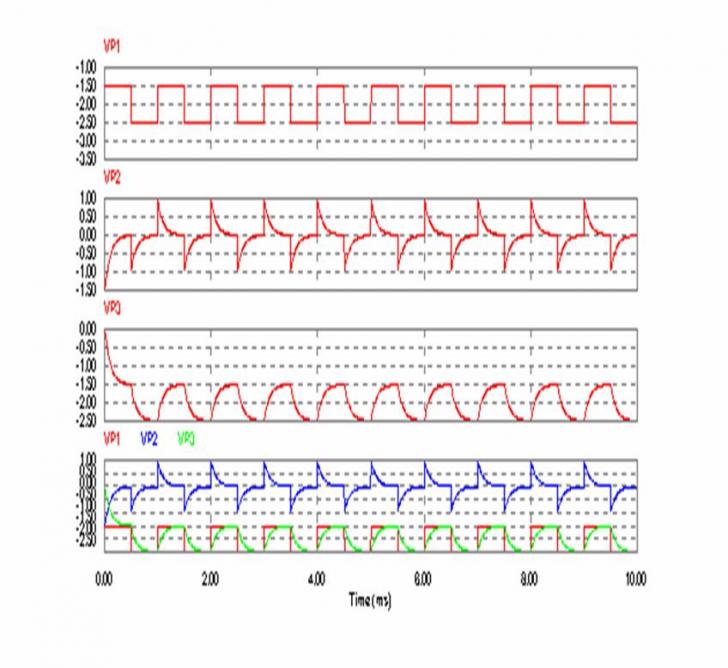

Con il programma demo Simcad abbiamo realizzato 2 schemi di circuiti elettrici, rafuranti circuiti di carica e scarica di un condensatore (vedi ura), il circuito è composto da una resistenza da 100W un condensatore da 0.000001 f, un generatore di onda quadra, e tre sonde per misurare le correnti, le tensioni e di conseguenza effettuare i grafici (vedi ura).

RICHIESTE

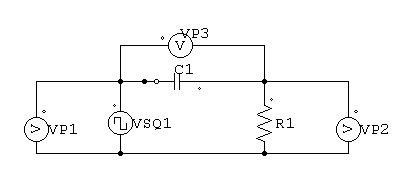

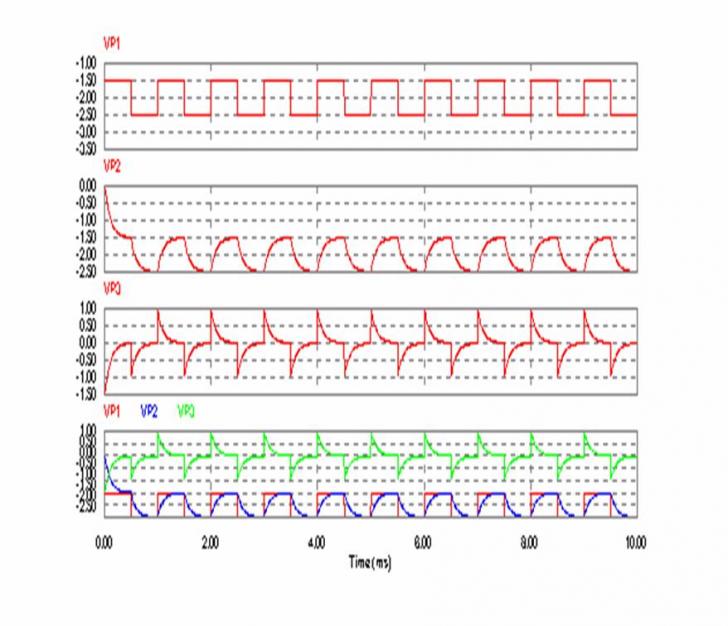

SCAMBIARE LA POSIZIONE DI R E C E VISUALIZZARE LA V AI CAPI DI R.

CON IL CIRCUITO PRECEDENTE, VISUALIZZARE LA CORRENTE NEL CIRCUITO
