ELEMENTI GEOMETRICI DI UNA FILETTATURA



SCOPO DELLA PROVA: verifica degli elementi geometrici di una filettatura.



DESCRIZIONE DELLA PROVA: la prova viene effettuata su un perno filettato avente diametro 18mm con filettatura metrica; esso viene collocato nell’apposito supporto del proiettore (vedi ura) e, attraverso un sistema di lenti, viene ingrandito di dieci volte il suo profilo: grazie a questo sistema, oltre a poter visualizzare meglio la filettatura, possiamo effettuare calcoli più precisi facendo combaciare la sagoma del filetto con una già disegnata, andando poi a leggere nello strumento i risultati ottenuti. Successivamente, utilizzando il micrometro con punta a capruggine, misuriamo il diametro medio della filettatura prendendo le misure in tre punti diversi e facendo la media e con il calibro ventesimale rileviamo il diametro esterno della filettatura. Infine confrontiamo tutti valori misurati con quelli ideali e calcoliamo l’errore (vedi tabella).

STRUMENTI UTILIZZATI: Viene impiegato il micrometro con punta e capruggine per misurare il

diametro medio della filettatura, il calibro ventesimale per misurare il diametro esterno della

filettatura e il proiettore – misuratore di profili(vedi ura) che ci permette di ingrandire di 10 volte il filetto.

Il proiettore dispone di due sistemi di immagine:

1) La diascopia “quella impiegata per questa prova” rileva il profilo del pezzo in esame.

2) L’episcopia rileva l’immagine della superficie del pezzo in esame.



TABELLA DEI VALORI REALI E IDEALI CON RELATIVI CONFRONTI

Sigla del              pezzo

Tipo di      filettatura

De                mm

P              mm

Dm             mm

Dm media mm

Dn            mm

h3            mm

H/6         mm

H/8       mm

  Raggio del centro filetto     mm

Angolo filetto                     in gradi



10

metrica

18

2,58



16,38

14,93

1,534

0,360

0,27

0,361

60

val. teorici





18

2,53

1)16,42

2)16,39

3)16,36

 16,39

 14,96

 1,512

0,372

 0,285

0,372

60

val. misurati





0,05





0,022









 + ERRORE -









0,01

0,03



0,012

0,015

0,011

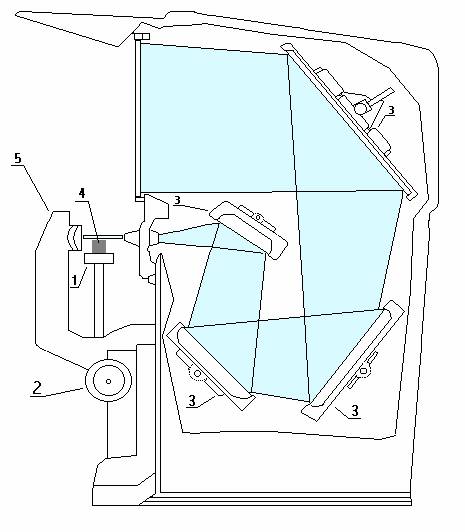

DISEGNO E DESCRIZIONE DEL f

  1. Appoggio del pezzo (regolabile).
  2. Regolazione per il piano porta pezzo del pezzo.
  3. Specchi.
  4. Pezzo in esame.
  5. Emettitore di luce.
