Formule di struttura, Geometria molecolare

Una FORMULA MOLECOLARE mette in evidenza il:

tipo di atomi;

n° di atomi di ciascun tipo.

Per esempio:

H²O

indica che la molecola è formata due tipi di atomi.

Precisamente, da H e O, e sono presenti 2 atomi di H e uno di O.

Invece le FORMULE DI STRUTTURA mettono in evidenza i legami che uniscono gli atomi:

Per scriverla è necessario conoscere il:

diagramma elettronico a punti di ciascun atomo;

valori di elettronegatività di ogni atomo.

Per esempio:

H

H Cl O   H =

7° 6° Cl = O

O =

Cl

La formula di struttura sarà:

H O Cl

La lineetta equivale alle coppie di elettroni in un atomo, è un metodo di semplificazione.

Studia la disposizione degli atomi che costituiscono una molecola.

Secondo il teorema:

V.S.E.P.R.

valence    shell electron pair repulsion

Cioè: repulsione tra le coppie di elettroni presenti nel livello di valenza.

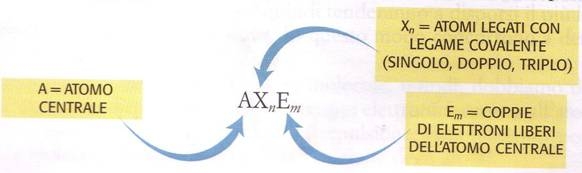

Per determinare la posizione degli atomi, si devono contare le coppie di elettroni che circondano l'atomo centrale.

CASO A: Attorno all'atomo centrale ci sono 2 coppie di elettroni, quindi la molecola le dispone

in modo che siano il più lontano possibile. A 180°, formando una geometria LINEARE.

Be Cl

Cl

Cl Be Cl

CASO B: Attorno all'atomo centrale ci sono 3 coppie di elettroni, quindi la molecola le dispone

in modo che formino un triangolo equilatero, e quindi l'angolo di separazione tra le

coppie è di 120°.

F

F   B F

F

B

F F

CASO C: Attorno all'atomo centrale ci sono 3 coppie di elettroni, quindi la molecola le dispone

in modo che formino un tetraedro, con angolo di separazione di 109,5°.

H

H C H

H

H

C

H H

H
