RELAZIONE DI ELETTRONICA

RELAZIONE DI ELETTRONICA

Giovedì xx novembre ci siamo trovati in laboratorio di elettronica per vedere il funzionamento pratico della sovrapposizione degli effetti.

La sovrapposizione degli effetti dice che l'effetto dovuto a più cause agenti simultaneamente è pari alla somma degli effetti di ciascuna causa qualora essa agisse da sola.

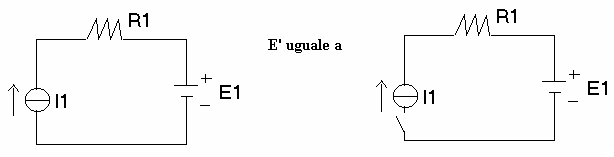

Es.

STRUMENTI UTILIZATI:

Gli strumenti utilizzati sono stati.

Multimetro ; versione digitale del vecchio tester. Esso serve a misurare diverse grandezze tra le quali le correnti (continue e alternate)e le tensioni(continue e alternate) .

Due generatori di tensioni da 12V e da 9V; creano una differenza di potenziale cosicchè passi corrente nel circuito.

Breadboard ; piastra per montaggi sperimentali senza saldature.

Quattro trimmer resistivi; sono resistenze regolabili con l'ausilio di un cacciavite e hanno una resistenza massima da 1 KW

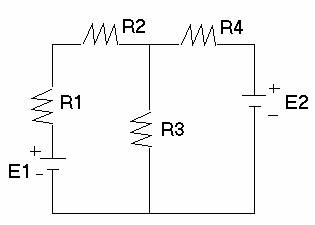

RISOLUZIONE DEL CIRCUITO SUL PIANO TEORICO:

R1=R4=500W E1=12V I3=?

R2=R3=1KW E2=9V

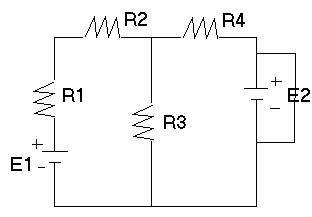

a)Cortocircuito E2 :

R3/4=(R3 R4)/(R3+R4)=(1000 W

Rtot=R3/4+R1+R2=333,3+500+1000=1833,3W

Itot=I1=I2=I3/4=DVtot/Rtot=12/1833,3=0,0045 A

DV3/4=R3/4Itot=333,3 0,0045=2,18V

I3=DV3/4/R3=2,18/1000=0,0021A

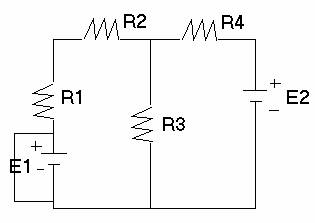

b)Cortocircuito E1:

R1,2=R1+R2=1000+5000=1500W

R1,23=(R1,2 R3)/(R1,2+R3)=600W

Rtot=R1,23+R4=500+600=1100W

Itot=DVtotRtot=91100=0,008 A

DV1,23=R1,23 Itot=600 0,008=4,909V

I3=DV1,23R3=4,9091000=0,0049 A

Idefinitiva=Ia+Ib=0,0049+0,0021= 7 mA

La corrente in R3 trovata e misurata nel circuito costruito praticamente sulla breadboard vale   6,9 mA.

Dalla tabella si può vedere chel'errore  in percentuale è abbastanza basso quindi l'esperienza è riuscita.
